設備定義
單軸撕碎機是一種以單個旋轉主軸為核心工作部件的破碎設備，主要用于將各類固體物料（如廢金屬、塑料、木材、橡膠等）破碎成較小粒度的碎片，以便后續的回收再利用、運輸或處理。其核心特點是依靠單主軸上的刀具與固定刀具（或襯板）之間的剪切、撕裂作用實現物料破碎，適用于處理硬度中等、韌性較強的物料，在環保回收、工業生產預處理等領域應用廣泛。

工作原理
進料階段：物料通過人工投料、輸送帶或料斗進入撕碎機的進料口，進料口通常設有防護裝置（如安全光柵、擋板），防止物料飛濺或人員誤觸。

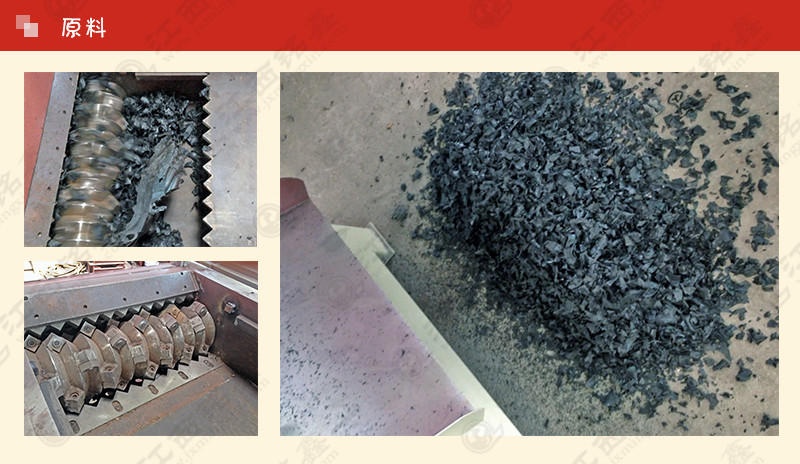

破碎階段：設備啟動后，單根主軸以設定轉速（通常為 10-60 轉 / 分鐘，根據物料特性調整）旋轉，主軸上均勻分布的動刀具（多為爪型、鉤型或刃口型）與機體內固定的定刀具形成剪切間隙。當物料進入動、定刀具之間時，動刀具隨主軸旋轉產生的扭矩將物料夾住，通過剪切、撕裂和擠壓的復合作用，將大塊物料逐步破碎成符合要求的小塊。
出料階段：破碎后的物料通過主軸下方的篩網（篩孔尺寸可根據需求更換，常見范圍為 10-100mm）篩選，符合粒度要求的物料從篩網孔落下，由輸送帶或收集箱收集；未達標的大塊物料則留在破碎腔中，繼續被刀具破碎，直至滿足粒度要求后排出。

簡介

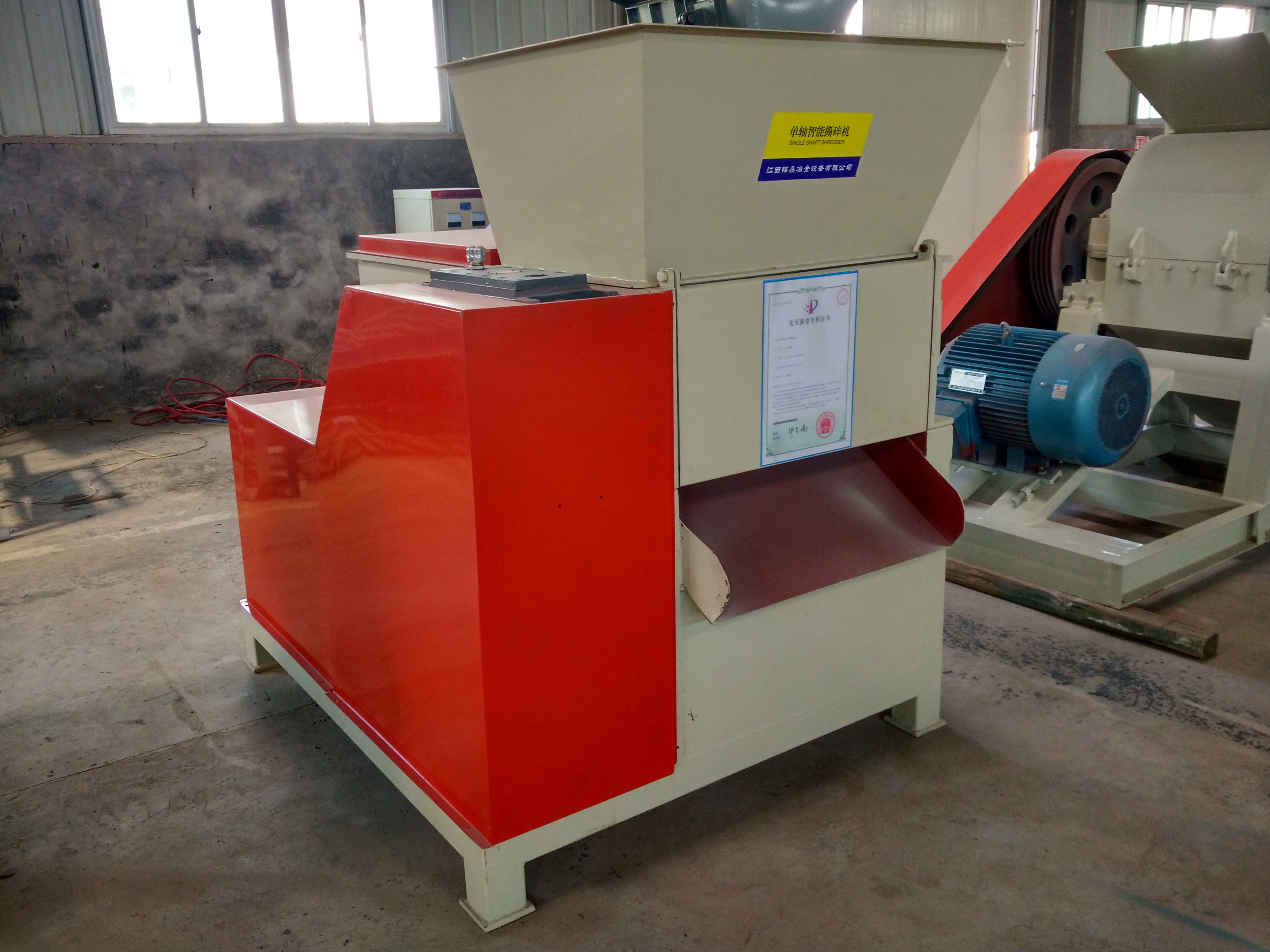

V系列單軸撕碎機堅固、耐用。機器采用了密排小刀片刀滾結構，并設有推料板喂料等機構，具有低轉速、低噪音、大扭矩、高效節能等優點。

本機器刀體采用高合金材料，具有強度高、韌性好、不易斷

裂和耐磨等特點，在工作中保證有鋒利的刀刃，拆裝、維修、保養十分方便。本機設有機械、電器過載保護。適合破碎電線電纜、電路板、塑料桶、塑料薄膜、膠頭、纖維、紙張等。禁止將金屬物品投入破碎機，以免損壞機器。

所有機器維修工作必須由具有資質有維修機器經驗的技術人員完成，以免造成機器損壞。

刀具的維修更換都必須嚴格遵照手冊進行以免造成人身事故或機器損壞。

結構組成
（一）核心部件
主軸：采用高強度合金鋼材（如 40CrNiMoA）鍛造而成，經過調質處理，具備高剛性和抗疲勞性，可承受破碎過程中的大扭矩和沖擊力。主軸表面設有精準的刀具安裝槽，確保動刀具定位準確，避免運行時出現晃動。
刀具：分為動刀具和定刀具，材質多為高硬度合金工具鋼（如 SKD11、H13），經淬火處理后硬度可達 HRC58-62，具備優異的耐磨性和抗沖擊性。動刀具通常為可拆卸式設計，磨損后可單獨更換，降低維護成本；定刀具固定在破碎腔內壁，與動刀具形成合理剪切角度，保證破碎效率。
篩網：位于破碎腔底部，采用鋼板沖孔或編織網制成，根據出料粒度需求選擇不同孔徑的篩網。篩網可快速拆卸更換，方便調整破碎后物料的粒度，同時起到阻擋未破碎物料排出的作用。
（二）輔助系統
進料系統：包括進料斗、輸送帶（可選）和進料控制裝置。進料斗根據物料形態設計，如處理大件物料時采用寬口斗，處理散狀物料時采用封閉料斗；輸送帶可實現自動化連續進料，提高生產效率；進料控制裝置（如閘門、變頻調速輸送帶）可調節進料速度，避免破碎腔堵塞。
傳動系統：由電機、減速器、聯軸器組成。電機通常選用三相異步電機，根據設備功率（常見 5.5-160kW）選擇合適型號；減速器多為硬齒面圓柱齒輪減速器或行星減速器，具備高傳動效率（90% 以上）和大扭矩輸出能力，將電機轉速降低至主軸所需的工作轉速；聯軸器用于連接電機與減速器、減速器與主軸，吸收運行過程中的沖擊和振動，保護設備部件。
控制系統：采用 PLC 控制系統，配備觸摸屏操作界面，可實現設備的啟動、停止、轉速調節、過載保護等功能。當破碎腔出現堵塞或負載過大時，系統會自動停機并報警，避免電機燒毀或部件損壞；部分高端機型還支持遠程監控和故障診斷，方便設備管理。
防護系統：包括機身防護罩（防止物料飛濺和人員接觸運動部件）、安全光柵（進料口處，當有物體遮擋時立即停機）、過載保護裝置（如扭矩限制器、電流保護器），確保設備運行安全。

維護保養
日常檢查：
開機前檢查刀具是否松動、磨損，若刀具刃口變鈍或出現崩裂，需及時打磨或更換；
檢查主軸、軸承的潤滑情況，確保潤滑油（脂）充足，油質正常，若潤滑油不足或變質，需及時補充或更換；
檢查進料口、破碎腔是否有異物（如金屬塊、石塊），避免開機后損壞刀具或主軸；
檢查電氣系統（電線、插頭、控制系統）是否正常，有無漏電、故障報警現象。
定期保養：
每周對傳動系統進行檢查，緊固電機、減速器的地腳螺栓，檢查聯軸器的彈性墊是否磨損，必要時更換；
每月對主軸軸承進行維護，清洗軸承并加注新的潤滑脂，檢查軸承間隙，若間隙過大需更換軸承；
每季度對刀具進行全面檢查，測量刀具的磨損量，若磨損超過規定值（如刃口磨損量大于 2mm），需整體更換動刀具或定刀具；
每半年對設備整體進行拆解檢查，清理破碎腔內的積料和雜物，檢查機身結構是否有變形，修復或更換損壞的部件。
故障處理：
若設備啟動后無反應，檢查電源是否正常、急停按鈕是否復位、過載保護是否觸發，排除故障后重新啟動；
若破碎過程中出現異響，可能是刀具松動、物料中混入硬異物或軸承損壞，需立即停機，排查并解決問題后再運行；
若出料粒度不均勻或產量下降，檢查篩網是否堵塞、刀具是否磨損嚴重，清理篩網或更換刀具后即可恢復正常。
